對天然氣監控站來講，連續的濃度、氣量、壓力、溫度等監控參數的監測十分重要。操作員需保證從中央控制室綜合監測系統的運行狀態，保護整個系統處在較高的安全水平。當相關參數偏離正常范圍時，系統發送信號通知操作員采取糾正措施。聯網實現分布在各地分散天然氣監控站點的集中監控，可以在線實時準確的掌握個天然氣監控站的運行狀態，完成緊急情況下的報警，實現對天然氣監控站進行整體集中管理，便于資源的優化配置，全面實現企業信息化奠定基礎。

系統組成：

系統由中心站和監測站組成，主站負責監控和管理，監測站采用RTU模塊實現數據采集、存儲、控制及上傳。監測站各種監控傳感器首先連接到采集器RTU，監控數據由傳感器通過信號線到RTU，RTU通過RS232/458接口與無線數據終端連接，監控數據經過協議封裝后放松到GPRS無線網絡，通過無線網絡將數據送至監控中心，實現監控數據和監控中心系統的數據通訊。采用的傳感器包括溫度傳感器、濃度傳感器、氣量傳感器、壓力傳感器等，輸出為電壓、電流模擬信號，具體情況可更具實際需要增加或改變相應的傳感器。

主站采用PC計算機，連接互聯網或無線專網，主站向從站發送數據，并接收從站發來的數據。主站接收從站傳來的各自信號，處理后顯示輸出，如果有異常情況發生，可進行聲音報警，提醒操作人員采取措施，防止事故發生。系統有在線組態功能，根據整個熱力系統的狀況，自動對各從機在線組態，控制整個系統自動運行。主機可自動生成各種報表，并設有值班檢查功能及定時打印、隨機打印功能，實現對整個天燃氣系統自動化管理。

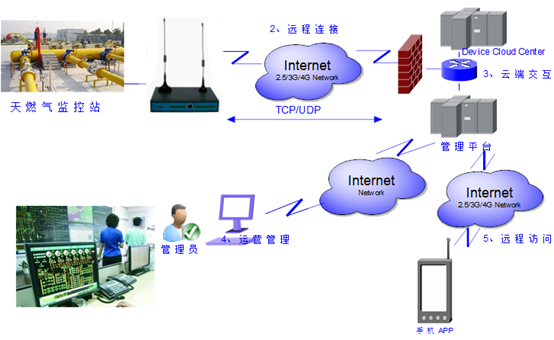

網絡圖

系統特點:

1、  RTU模塊采用無線通信平臺，只要移動網絡信號覆蓋的地區都可以進行數字傳輸、語音傳輸和短信傳輸三大功能，不受地理環境的限制

2、  采用移動的GPRS為通信平臺，具有不受地理限制、穩定、可靠、成本低等優點

3、  與普通手機友好的短信互動，并密碼驗證，所有數據參數都可以通過短信查詢和設置

4、  全國首款同時支持ZIGBEE、LORA、NB_IOT及RJ45無線通訊的物聯網采集傳輸設備；

5、 全國首款支持現場在線編程及二次開發的物聯網數據采集傳輸設備；

6、  支持無限級聯，且組網靈活，支持應用級自行組網，保障物聯網系統的暢通通訊；

7、  支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護

8、  支持600多種傳感器協議及常用工業協議

監控中心系統軟件

監控中心監測軟件采用通用編程工具開發，具有靈活性好、針對性強的特點，可以對采集來的現場數據和實時數據進行分析、處理、保存、入庫，制作輸出報表、繪出各種曲線，從而實現整個系統的遠程抄表、實時監測及自動化管理功能。界面友好、操作簡單方便，真正實現了高效率和辦公自動化。可同時兼容多個二次儀表廠家的通信協議，也可根據用戶的要求增加用戶自己的通信協議。系統的網絡數據庫使網絡化管理變得簡單易行。

應用前景

隨著工業供氣的發展和用戶對供氣要求的不斷提高，為了確保供氣管網安全、穩定、經濟運行，提高燃氣管理效率，實現燃氣網現代化管理水平，采用燃氣管網無線監控系統對燃氣網進行集中監控和量化管理已是當前發展趨勢。燃氣管網無線監控系統對于熱力公司提高供熱效率、降低運行成本，同時可以減少各監測站的長期值守人員，極大的降低管理費用具有非常顯著的經濟效益。
