天然氣處理站解決方案

2020-09-13 13:47:31 172

天然氣處理站是石油天然氣生產中重要的生產裝置，其主要任務是，將由氣井生產出來的天然氣或者原油伴生氣的重組分及其雜質脫出，經過脫硫、脫水,回收硫黃和液烴等工藝,獲得符合標準的外輸天然氣。在天然氣處理站其處理裝置控制系統的穩定性及安全性直接關系到天然氣處理工藝的最終效果。

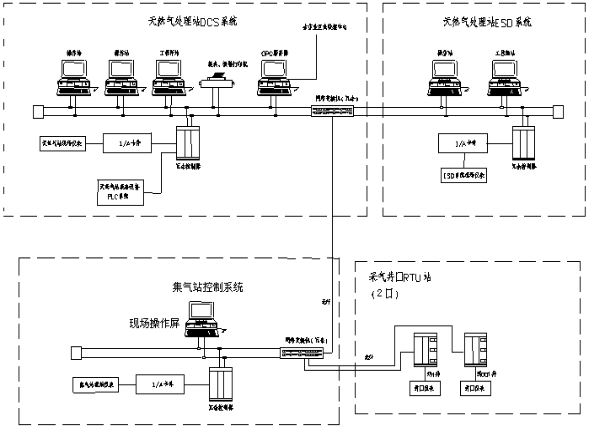

系統結構

天然氣處理站監控系統采用DCS系統作為全站綜合采集控制單元，完成站內天然氣流程監控、壓縮機系統、可燃氣體系統等生產過程的監控和管理；采用ESD系統作為全站的安全關斷單元。井口采用蒂蒙RTU做為控制單元實現井口數據采集及控制。

圖片關鍵詞

系統功能：

功能系統主要包括：DCS系統、ESD系統、集氣站PLC系統、氣井井口RTU系統等。

1.DCS系統

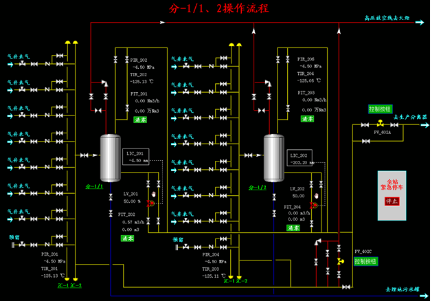

系統平臺可以進行分離器\換熱器流程展示,壓縮機、熱媒爐等數據的采集、氣動閥的開關和調節控制、PID調節控制,氣量累計,檢測各罐液位、可燃氣體報警、高低報警狀態等參數，控制各分離器、壓縮機的自動工業流程。實現報警監視、曲線趨勢展示、日志查詢、設備狀態等功能。

圖片關鍵詞

2.ESD系統

在站控制系統中設置獨立的緊急停車（ESD）系統，實現全線的事故停車和保護，處理緊急情況確保人身和設備的安全。具備SIL2級的過程控制系統，ESD系統獨立設置，通過通信網絡可以與DCS系統進行交互數據。

3.集氣站系統

集氣站主要功能是收集處理來自氣井的天然氣，是天然氣集、輸、配系統的重要組成部分.集氣站控制系統采集進、出站壓力、溫度報警、可燃氣氣體報警，閥門的遠程連鎖開關，可以實現來壓縮機、注醇撬等數據的485采集。

4.氣井控制單元RTU

采用蒂蒙技術RTU做為氣井的控制單元，實現以下功能：

（1）實時檢測和控制功能

■ 常規連續過程控制、邏輯控制和批量控制功能。

■ PID參數自整定功能。

■ 具有計算功能。

■ 具有就地和遠程關閉井口緊急切斷閥功能。

（2）通訊方式：zigbee通訊，同時可選配LORA、NB_IOT、以太網。

（3）報警功能：

■ 過程量的報警：過程量的報警類型包括：設定點超限報警和開/停報警；過程變量的報警值由系統工程師設定，組態時指定報警發生后過程量的顏色，同時，聲音提示，報警點閃爍。
